Máquina de Cabos de Aço e Cordas Industriais 1+6 máquina de torção de cabo de aço galvanizado

Máquina de Cabos de Aço e Cordoalhas Industriais 1+6 de aço galvanizado Máquina de Torção

Torcedora tubular de alta velocidade para a produção de cordoalha de aço para concreto protendido (PC) 1×7 e cabos de aço galvanizados/inoxidáveis 1+6. Seis fios são desbobinados de dentro do tubo rotativo, torcem em torno de um fio central sem torção e saem como uma cordoalha geometricamente estável e aliviada de tensões — a uma velocidade de gaiola de até 1200 rpm.

Visão Geral do Produto

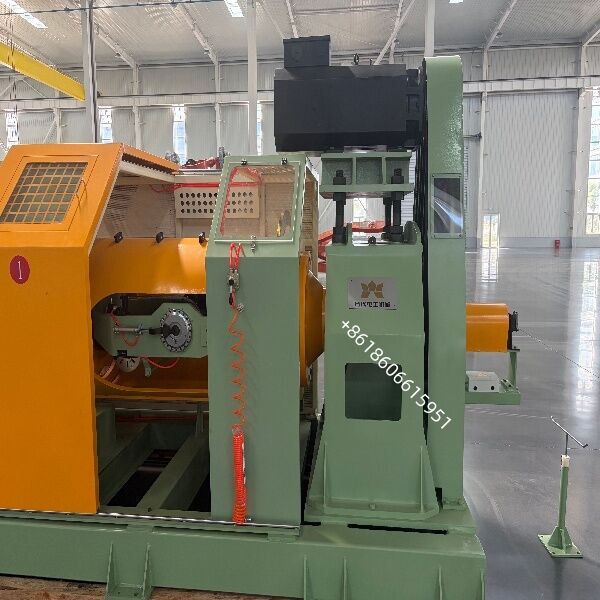

Torcedora tubular · Modelo TG-630/1+6 · Para cordoalha de aço para concreto protendido 1×7 e cabo de aço 1+6

A Máquina de Torção Tubular 630/1+6 é um sistema de torção de alta velocidade e sem torção, projetado para fabricantes de cordoalha de aço para concreto protendido (PC) de acordo com ASTM A416 / A779, EN 10138, GB/T 5224 e ISO 6934-3. Ela dispõe seis fios externos (enrolados em bobinas de 630 mm transportadas dentro do tubo rotativo) em torno de um fio central estacionário, produzindo a estrutura padrão de cordoalha 1×7 usada em construção de concreto pós-tensionado e pré-tensionado.

Como as bobinas de desbobinamento giram com o tubo em vez de contra-rotar, a máquina não imprime torção reversa nos fios individuais. O resultado é uma cordoalha com passo de passo uniforme, diâmetro consistente, baixa relaxação e excelente desempenho de aderência com o concreto — as três propriedades que determinam se uma cordoalha passa nos testes de tração e relaxação de tensão.

Cinemática Verdadeiramente Tubular e Sem Torção
Seis bobinas de 630 mm alojadas dentro de um tubo de aço dinamicamente balanceado. Os fios são desbobinados sem inversão, portanto, sem torção residual, sem "mola" na cordoalha acabada, sem danos aos fios.

Engrenagens Temperadas e Retificadas
Conjunto de engrenagens de mudança para seleção do passo de passo, mais variante contínua sob solicitação. Precisão do passo ≤ ±1%, repetível de bobina a bobina e de lote a lote.

Tensionamento Individual do Fio
Tensão de desbobinamento controlada por pó magnético ou servo, 5–60 N por fio, desvio ≤ ±5% em 8 h. Elimina fios externos soltos e flutuação de diâmetro.

Tubo de Segurança de Comprimento Total
Tubo rotativo envolto por uma guarda de aço estacionária com portas de acesso interligadas, liberação de porta em velocidade zero e parada de emergência de canal duplo (ISO 13849-1, Cat. 3).

Capacidade de Alta Velocidade
Velocidade da gaiola de até 1200 rpm (dependente do produto e do balanceamento). Suporte de rolamento duplo, balanceamento dinâmico ISO 21940 G6.3, vibração ≤ 2.8 mm/s em velocidade máxima.

Controle PLC + HMI
Exibição em tempo real de rpm, passo de passo, velocidade linear, contagem de metros, tensão e alarmes. 50 receitas de produto, Ethernet/Modbus TCP, OPC-UA opcional para ligação MES.

Garantia de Qualidade e Pós-Venda
Teste de Aceitação de Fábrica (FAT)
Funcionamento sem carga ≥ 2 h a 1200 rpm, vibração ≤ 2.8 mm/s
Precisão do passo de passo ≤ ±1% em 100 m
Estabilidade da tensão ≤ ±5% em 8 h
Diâmetro da cordoalha dentro de ±0.15 mm, ovalidade não > 3%
Teste do circuito de segurança conforme ISO 13849-1, Cat. 3
Documentação e suporte
Desenho de montagem geral, P&ID, esquema elétrico, lista de terminais
Manual de operação e manutenção (EN / CN / RU / ES)
Lista de peças com códigos OEM, lista de ferramentas, declaração CE
Instalação no local, comissionamento e treinamento do operador
12 meses de garantia, envio de peças de reposição em 72 h a partir do estoque
Diagnóstico remoto via VPN / TeamViewer

Direção de operação:

Máquina para a mão direita, ou seja, de frente para a operação do dispositivo, desbobinamento à esquerda e enrolamento à direita

Cor:

Corpo principal do equipamento: RAL 6021 Verde Claro (acabamento enrugado)
Partes rotativas: RAL 1037 Amarelo Sol
Corpo principal da guarda: RAL 6021 Verde Claro (acabamento enrugado)
Painéis da porta deslizante: RAL 1037 Amarelo Sol
Interior da guarda: RAL 1013 Branco Pérola
Caixa de controle: RAL 7032 Cinza Pedregulho
