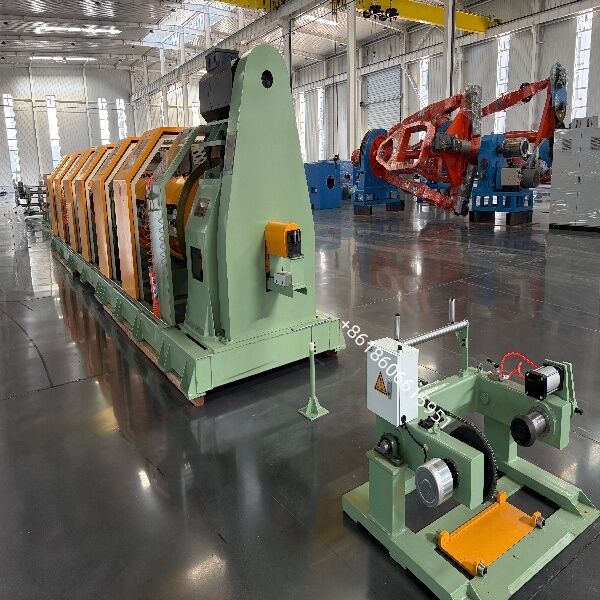

Máquina de Torção de Aço PC 630/1+6 Aço Carbono de Alta Resistência

Máquina de Torção de Aço PC 630/1+6 Carbono de Alta Resistência

Torcedora tubular de alta velocidade para a produção de fio de aço para concreto protendido (fio PC) 1×7 e cabos de aço galvanizado/inoxidável 1+6. Seis fios saem de dentro do tubo rotativo, torcem em torno de um fio central sem torção e saem como um fio geometricamente estável e aliviado de tensões — a uma velocidade de gaiola de até 1200 rpm.

Visão Geral do Produto

Torcedora tubular · Modelo TG-630/1+6 · Para fio de aço para concreto protendido 1×7 e cabo de aço 1+6

A Máquina de Torção Tubular 630/1+6 é um sistema de torção de alta velocidade e sem torção, projetado para fabricantes de fio de aço para concreto protendido (PC) de acordo com ASTM A416 / A779, EN 10138, GB/T 5224 e ISO 6934-3. Ela dispõe seis fios externos (enrolados em bobinas de 630 mm transportadas dentro do tubo rotativo) em torno de um fio central estacionário, produzindo a estrutura padrão de fio 1×7 usada em construção de concreto pós-tensionado e pré-tensionado.

Como as bobinas de desenrolamento giram com o tubo em vez de contra-rotar, a máquina aplica torção reversa zero aos fios individuais. O resultado é um fio com passo de torção uniforme, diâmetro consistente, baixa relaxação e excelente desempenho de aderência com o concreto — as três propriedades que determinam se um fio passa nos testes de tração e relaxação de tensão.

Garantia de Qualidade e Pós-Venda
Teste de Aceitação de Fábrica (FAT)
Funcionamento sem carga ≥ 2 h a 1200 rpm, vibração ≤ 2.8 mm/s
Precisão do passo de torção ≤ ±1% em 100 m
Estabilidade da tensão ≤ ±5% em 8 h
Diâmetro do fio dentro de ±0.15 mm, sem ovalidade > 3%
Teste de circuito de segurança conforme ISO 13849-1, Cat. 3
Documentação e suporte
Desenho geral, P&ID, esquema elétrico, lista de terminais
Manual de operação e manutenção (EN / CN / RU / ES)
Lista de peças com códigos OEM, lista de ferramentas, declaração CE
Instalação no local, comissionamento e treinamento do operador
12 meses de garantia, envio de peças de reposição em 72 h a partir do estoque
Diagnóstico remoto via VPN / TeamViewer

Direção de operação:

Máquina para a direita, ou seja, de frente para a operação do dispositivo, o desenrolamento à esquerda e o enrolamento à direita

Cor:

Corpo principal do equipamento: RAL 6021 Verde Claro (acabamento enrugado)
Partes rotativas: RAL 1037 Amarelo Sol
Corpo principal da proteção: RAL 6021 Verde Claro (acabamento enrugado)
Painéis da porta deslizante: RAL 1037 Amarelo Sol
Interior da proteção: RAL 1013 Branco Pérola
Caixa de controle: RAL 7032 Cinza Pedregulho
