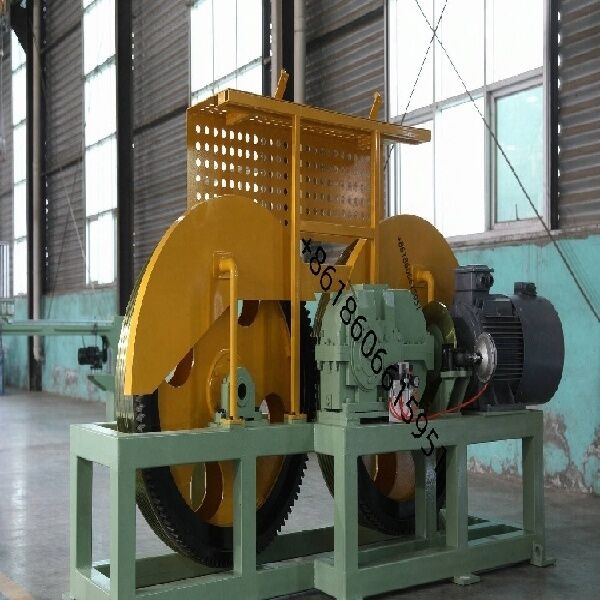

Linha de Torção de Cabo de Aço Tubular de Baixo Ruído com Passo de Torção Controlado por Frequência

Linha de Torção de Cabo de Aço Tubular de Baixo Ruído com Passo de Torção Controlado por Frequência

Especificação
A Máquina de Torção Tubular de Alta Velocidade é projetada para torcer fios de aço, fios de cobre, fios de alumínio e vários condutores de cabo. É amplamente utilizada na produção de cabos de aço, cabos de energia, cabos de controle, cabos de comunicação e cabos especiais.
Com alta velocidade de rotação, operação estável, baixa vibração e desempenho preciso de torção, a máquina garante excelente qualidade do produto e alta eficiência de produção. A estrutura tubular robusta, o sistema de transmissão avançado e os controles elétricos confiáveis a tornam adequada para produção industrial contínua.
A máquina pode ser personalizada de acordo com o diâmetro do fio, estrutura do fio, tamanho da bobina e requisitos de produção.

Parâmetros técnicos principais

6 gaiola de torção de bobinas

• Especificação da bobina de desenrolamento: PND630 mm
• Velocidade máxima de rotação da gaiola: 700 rpm
• Potência do motor principal: 55 kW (CA)
• Método de tensionamento do berço: Tensionamento por histerese; ajustável online
• Carregamento/descarregamento da bobina: Liberação/fixação pneumática; mecanismo anti-reverso de intertravamento de cilindro duplo
• Proteção contra quebra de fio: Sensor baseado em contato
• Método de suporte da gaiola: Dois conjuntos de mancais (configuração 3+3)
• Lubrificação do mancal: Banho de óleo/lubrificação circulante; monitoramento de alta temperatura; proteção de desligamento automático
• Passagem de fio da gaiola: Passagem externa; entrada conveniente
• Material do furo guia do fio: Matriz de carboneto de tungstênio
• Método de acionamento da gaiola: Acionamento traseiro; instalação vertical
• Método de frenagem: Freio a disco pneumático
• Método de parada de quebra de fio: Gatilho baseado em contato (barra inferior)
• Manuseio da bobina do berço: Fixação/liberação pneumática; intertravamento de cilindro duplo anti-reverso; carregamento/descarregamento da bobina via guindaste fornecido pelo cliente
• Tensão de desenrolamento do berço: Tensionamento por histerese; valores de tensão definidos via tela sensível ao toque e ajustáveis online
• Estrutura de desenrolamento: Estrutura soldada integralmente; alta precisão de usinagem; alta resistência mecânica; durável e resistente à deformação
• Estrutura de suporte da gaiola: Suporte de tubo integral de três seções (2+2+2); três conjuntos de grandes mancais suportando as extremidades central e de saída; conexões com flange
• Método de lubrificação: Bomba de óleo independente com óleo circulante; fornece funções de lubrificação e resfriamento
• Monitoramento de alta temperatura para grandes mancais; desligamento automático com notificação HMI
• Método de frenagem: Sistema de freio a disco pneumático plano; operação coordenada por PLC envolvendo controladores de motor servo/VFD, resistores de frenagem e freios pneumáticos para executar paradas lentas, paradas rápidas e paradas de emergência; garante a sincronização do sistema
• A unidade principal possui roteamento de fio externo; furos guia de fio de Ø17 mm
• Guarda de segurança: Estrutura de porta deslizante axial; abertura/fechamento pneumático; painéis com isolamento acústico embutidos; inclui intertravamento de segurança (para a máquina quando a porta abre)
• Placa de coleta de fio: Conjunto composto por uma placa de distribuição de 6 furos e um dispositivo de pré-formação

Sistema de controle elétrico

• Fonte de alimentação: Sistema trifásico de cinco fios; 380V (±10%), 50Hz.
• A máquina utiliza um sistema de acionamento de motor distribuído (empregando motores de frequência variável controlados por servo). Cada motor servo CA é regulado por um drive de frequência variável (VFD). O controle geral do sistema é gerenciado por um PLC combinado com uma interface de tela sensível ao toque; a unidade principal inicia após um atraso de tempo seguindo um alarme sonoro.
• A máquina está equipada com os seguintes recursos de proteção:
• Alarme de falha do VFD.
• Proteção contra sobrecarga para o mecanismo de enrolamento/travessia e proteção da fonte de alimentação.
• Proteção contra baixa pressão de ar.
• Proteção contra quebra de fio.
• Equipado com um medidor de energia inteligente.
• Interface Ethernet reservada para aquisição de dados.
• O fornecedor é responsável por toda a fiação e cablagem interna dentro do corpo da máquina e do gabinete de controle elétrico. O cliente é responsável por toda a fiação e cablagem entre as unidades da máquina, entre a máquina e o gabinete de controle elétrico, e entre os gabinetes de controle elétrico.

Direção de operação: A máquina da mão direita, ou seja, de frente para a operação do dispositivo, o desenrolamento à esquerda e o enrolamento à direita

 Cor

• Corpo principal do equipamento: RAL 6021 Verde Claro (acabamento enrugado)
• Peças rotativas: RAL 1037 Amarelo Sol
• Corpo principal da guarda: RAL 6021 Verde Claro (acabamento enrugado)
• Painéis da porta deslizante: RAL 1037 Amarelo Sol
• Interior da guarda: RAL 1013 Branco Pérola
• Gabinete de controle: RAL 7032 Cinza Pedregulho
