Aumente a velocidade da sua linha: a solução de pagamento magnético 500-630 confiável

Aumente a velocidade da sua linha: a solução confiável de pagamento magnético 500-630

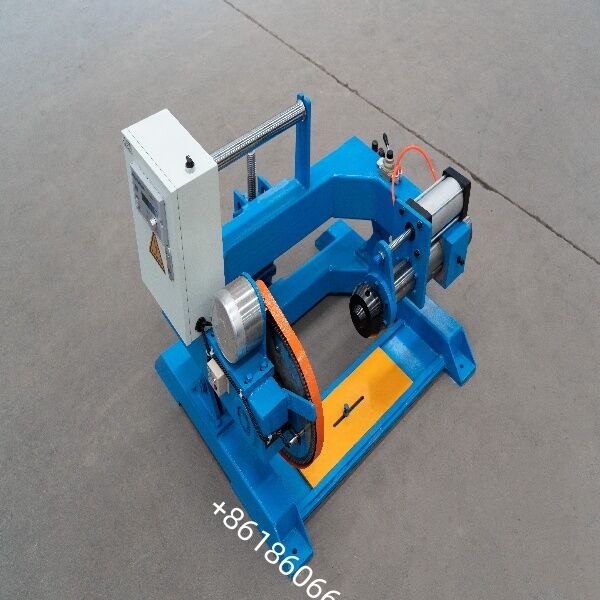

O "Reboque Magnético 500-630" refere-se a um suporte de desbobinamento que utiliza pó magnético ou freio de acoplamento magnético, projetado para bobinas com diâmetros variando de Φ500mm a Φ630mm. É comumente usado no estágio de desbobinamento a montante de equipamentos, como máquinas de torcer tubulares e linhas de extrusão, para fornecer controle de tensão estável e evitar o emaranhamento ou afrouxamento dos cabos.

**Detalhamento dos principais termos**

**Recompensa Magnética:**

Um suporte de compensação que emprega um freio de pó magnético ou acoplamento magnético para fornecer tensão passiva suave e ajustável, evitando o emaranhamento do fio causado pela inércia.

**500-630:**

Indica a faixa de diâmetro do molinete aplicável, especificamente PN500–PN630 (diâmetro externo do flange de aproximadamente 500–630 mm); alguns modelos suportam uma faixa ajustável de Φ400–630 mm.

**Recursos técnicos comuns (configuração típica)**

**Controle de tensão:**

Frenagem por pó magnético ou acoplamento por histerese; a tensão é continuamente ajustável por meio de um controlador (as configurações comuns incluem unidades de pó magnético de 5kg ou 10kg).

**Projeto Estrutural:**

Tipo sem eixo com fixação dual-end ou tipo fixo de estação simples/dupla; possui fixação pneumática e elevação/descida elétrica.

**Capacidade de carga:**

Carga máxima de aproximadamente 600–1.500kg (dependendo do modelo específico e do tamanho da bobina).

**Diâmetro do fio aplicável:**

Normalmente φ0,3–5,0 mm (cobre, alumínio, fios de liga, etc.); personalizável com base nos requisitos do processo.

**Velocidade da linha:**

Os modelos passivos podem atingir velocidades de até aprox. 200m/min; modelos ativos equipados com motores permitem controle de velocidade sincronizado com a linha de produção principal.

**Funções Auxiliares:**

Detecção de ruptura de fio/parada automática, proteção de limite superior e inferior e ajuste de tensão/ligação do sistema via tela sensível ao toque e PLC.

1. Em máquinas de torcer tubulares
Função: Pagamento central + fonte de tensão de pré-recompensa de múltiplas cabeças
Pagamento Central
Alimenta um único fio central (núcleo de aço, núcleo de cobre, fibra óptica, etc.) no interior do corpo tubular.
A frenagem por partículas magnéticas fornece tensão constante com capacidade de torção reversa; combinado com a rotação em alta velocidade do corpo tubular, evita que o fio central se afrouxe ou fique mais fino devido à força centrífuga.
Pagamento de múltiplas cabeças
Suportes independentes de desbobinamento de partículas magnéticas são configurados para múltiplos fios únicos na seção de entrada da máquina de torcer principal.
A tensão de cada fio é ajustável de forma independente, garantindo tensão consistente entre os fios, passo de torção uniforme e excelente circularidade do produto acabado.

Funções principais:
Evita que o fio central "vagueie" ou "se solte".
Reduz as taxas de quebra dos fios; suporta operação em alta velocidade superior a 1000 RPM.
Minimiza o estresse interno e o retorno elástico após o encalhe.

2. Em linhas de extrusão
Função: Estabilizador de tensão frontal para produção de isolamento/revestimento
Usado durante o estágio de desbobinamento, antes que núcleos ou condutores isolados entrem na extrusora.
A frenagem por partículas magnéticas neutraliza a inércia da bobina, permitindo que o fio entre na cabeça de extrusão com tensão constante, evitando assim:
Excentricidade da camada de isolamento.
Espessura de parede irregular.
Defeitos superficiais, como padrões de "bambu" ou marcas de vibração.

Funções principais:
Garante consistência no diâmetro externo extrudado.
Reduz o acúmulo ou afinamento do fio durante os ciclos start-stop.

3. Em Tornadeiras Rígidas/Encaixadoras Planetárias
Função: Unidade de pré-pagamento e de pagamento auxiliar
Atua como um suporte de pré-reboque para alimentar suavemente várias bobinas de fio único na gaiola de torção.
Fornece tensão suave e sem choque durante o trançamento de condutores de grande seção transversal (por exemplo, CAA, cabos de grande bitola) em baixas velocidades, protegendo condutores de alumínio macio ou cobre contra deformação devido ao estiramento. Funções principais:
Acomoda condutores flexíveis trançados de grande calibre.
Sincroniza partida/parada e rastreamento de tensão com a máquina principal.

4. Em trefiladeiras
Função: Buffer de compensação antes da trefilação grossa ou intermediária
Retira a matéria-prima de bobinas grandes (Φ500–630 mm) antes dos estágios de trefilação grossa ou intermediária.
A frenagem por partículas magnéticas absorve a inércia do carretel, evitando o excesso de fio ("fuga") e a quebra.
Funções principais:
Protege as matrizes e prolonga a vida útil das matrizes de trefilação.
Melhora a estabilidade da velocidade de desenho.

5. Em máquinas de agrupamento
Função: Controle preciso de tensão para condutores flexíveis
Usado para o desenrolamento de fios finos e flexíveis de cobre, estanhados ou de liga durante o agrupamento/encordoamento.
O modo de baixa tensão evita estiramento ou quebra de fios finos; adequado para fios ultrafinos, fios de grau médico e fios eletrônicos.
Funções principais:
Adequado para fios finos (φ0,03–φ1,0mm).
Melhora a redondeza e a flexibilidade do fio agrupado.

6. Em máquinas de gravação/encadernação
Função: Fita de tensão constante ou fio de alimentação
Fornece tensão de desenrolamento estável para materiais como fita de mica, fita de poliéster e tecido não tecido.
Evita enrugamento, sobreposição ou afrouxamento da fita; garante a qualidade das camadas de isolamento ou blindagem.
Funções principais:
Garante uma gravação suave sem bolhas de ar.
Sincroniza com a máquina principal; compensação automática de tensão.

7. Em linhas de captação/rebobinagem
Função: Unidade de compensação de tensão de precisão
Serve como unidade de desbobinamento durante processos como rebobinamento, inspeção e marcação a jato de tinta.
Garante que o fio não torça ou deforme durante o processo de rebobinamento.
Funções principais:
Adequado para rebobinamento preciso de cabos acabados e condutores semiacabados.
Mantém a tensão de circuito fechado correspondente à unidade de captação.
