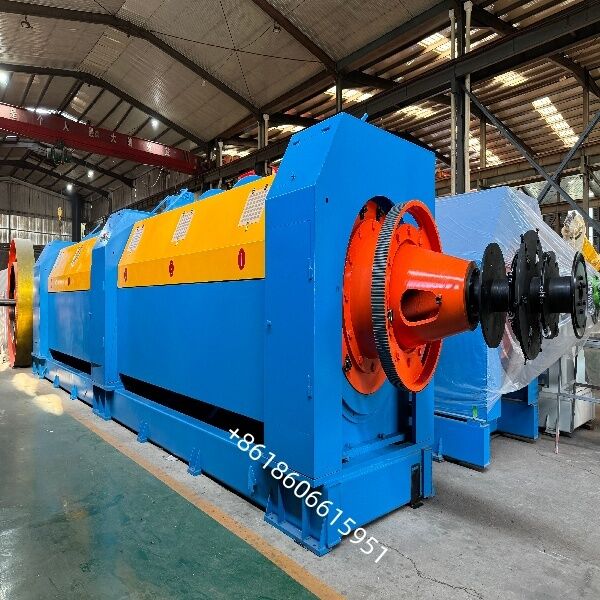

Filamento tubular de alta precisão para cabos de qualidade superior para a África do Sul
** Principais áreas de aplicação**
Este equipamento é utilizado principalmente para a fixação e o cablagem dos seguintes materiais:
Condutores metálicos: fios de cobre, alumínio e aço.
Produtos de cabos: Aço reforçado com condutor de alumínio (ACSR), arame óptico de fixação (OPGW), cabos de controlo, cordões de arame, cabos de pneus, etc.
Núcleos isolados: Capazes de cablagem e de fixação de núcleos isolados de plástico ou borracha quando equipados com uma unidade de cinta.
** Estrutura e componentes do núcleo**
Uma linha de enxame tubular típica compreende as seguintes secções:
Sistema de desembolso: suportes centrais de desembolso e porta-bobinas de tipo berço localizados no interior do tubo.
Unidade principal (corpo do tubo): um corpo cilíndrico soldado apoiado por rolamentos grandes; dinamicamente equilibrado para uma operação de alta velocidade e baixo ruído.
Dispositivos auxiliares: suportador de matriz dupla, contador de comprimento e sistema de lubrificação.
Descolagem e captação: Capstan, unidade de captação e mecanismo transversal.
Sistema de controle: Os modelos modernos normalmente utilizam controle PLC + HMI, permitindo recursos como ajuste de comprimento de colocação sem passos, parada automática após quebra de fio e controle de tensão constante.
Configurações opcionais: dispositivo de fixação, travões de tensão de pó magnético/histerese.
** Características técnicas e vantagens**
Alta velocidade e alta produtividade: a estrutura tubular oferece uma excelente rigidez, suportando altas velocidades de rotação (excedendo 1500 rpm para modelos menores),resultando em velocidades rápidas de linha e alta capacidade de produção.
Precisão e estabilidade: o suporte completo do rolamento e o design de um tubo de grande diâmetro garantem uma operação suave, um comprimento uniforme e uma alta qualidade do produto.
Segurança: Equipado com um sistema de detecção de quebra de fios, travagem pneumática e sistema de proteção.
| Diâmetro de fio único |
Ø 1,3 mm- Ø 5,0 mm para Cu
Ø 1,7 mm- Ø 5,0 mm para Al
Ø 1,0 mm- Ø 5,0 mm para ST
|
| Diâmetro máximo do filamento |
Ø 15 mm no máximo |
| Intervalo de inclinação do encalço |
50 -230 mm (regulado sem passo na tela sensível ao toque) |
| Velocidade máxima de rotação da gaiola |
450 r/min ((Velocidade de produção real) |
| Faixa de velocidade linear |
22.5-103,5m/min |
| Diâmetro da roda de capstan |
Ø 1000+ Ø 1000 mm |
| Tamanho da bobina de pagamento na gaiola |
PND630 |
| Tamanho da bobina de absorção |
PN800-PN1600 |
| Tamanho da bobina do centro |
PND630 |
| Potência do motor principal |
45 kW |
| Potência do motor Capstan |
22 kW |
| Potência do motor de absorção |
5.5KW |
Direção de operação:A máquina da mão direita, ou seja, de frente para a operação do dispositivo, o pagamento esquerdo, e o direito de captação
Cores
Parte giratória:laranja fora RAL1028
Corpo principal do equipamento: RAL5015 azul-céu
Parte inferior do quadro: RAL9017 em preto exterior
Cabine de controlo: RAL7032
