Cabler planetário de bobina de 1250mm
, máquina de colocação de cabos com garantia
, cableador planetário para colocação de cabos

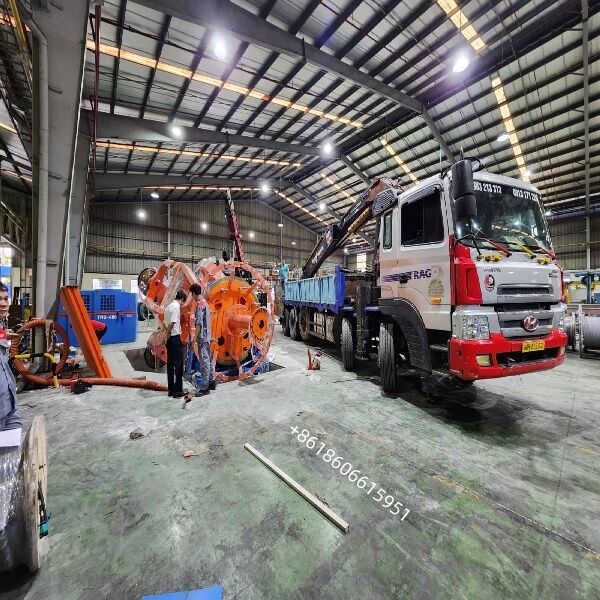

Máquina de colocação de cabos 1250/1+4 1250mm Bobbin Planetary Cabler
Resumo
A máquina de colocação planetária CLY-1250/1+4 foi concebida para cablagem/colocação de cabos de energia de baixa e média tensão, cabos de controlo e cabos de mineração de múltiplos núcleos.É adequado tanto para núcleos redondos como para núcleos em forma de setor (até 5 núcleos)A jaula de enxaguamento está equipada com uma função de torção inversa de 100%, garantindo um mínimo de tensão interna no cabo instalado.Toda a linha é controlada por uma tela sensível ao toque PLC + HMI com motores acionados por inversor para um passo de colocação preciso e velocidade de linha sincronizada.
Aplicação
Instalação de cabos de alimentação LV/MV (PVC, XLPE isolados)
Cabos de comando e cabos de mineração (2 ∼ 5 núcleos)
Para conductores circulares ou em forma de espiral
Fabricação em aço ou aço inoxidável
Características fundamentais
Caixa de enrolamento planetária (1 central + 4 bobinas laterais, PN1250) com capacidade total de torção posterior
Direção S/Z do enrolamento, passo de colocação ajustável sem passo através do PLC (300~2500 mm)
Estrutura de rolamento grande de duplo suporte para operação de alta velocidade e baixa vibração
Função de fixação/libertação de bobinas elétricas, função de pré-torção para núcleos de setor
Equipado com cabeça de enrolamento não metálica (2-pad, 500~650 rpm) e blindagem de aço opcional
Capstan pneumático com medição de comprimento e paragem automática por falha
Proteção completa da segurança: sobrecarga, sobreviagem, bloqueio da porta de protecção, parada de emergência
| Tipo |
1 + 3 = 4 Bobbins |
1 + 4 = 5 Bobbins |
| Modelo |
KP100 |
KP125 |
KP160 |
KP100 |
KP125 |
KP160 |
| Bateria φ[mm] |
1000 |
1250 |
1600 |
1000 |
1250 |
1600 |
| Seção de cabo para núcleos redondos [mm2] |
16 a 240 |
25 a 300 |
25 a 300 |
16 a 240 |
25 a 300 |
25 a 300 |
| Seção de cabo para núcleos de setor [mm2] |
16 a 240 |
16 a 240 |
16 a 240 |
16 a 240 |
16 a 240 |
16 a 240 |
| Seção de cabo para núcleos pré-espiral [mm2] |
16 a 240 |
16 a 400 |
16 a 400 |
16 a 240 |
16 a 400 |
16 a 400 |
| Cabos acabados φ[mm] |
60 |
80 |
100 |
60 |
80 |
100 |
| Velocidade do rotor [rpm] |
55 |
36 |
24 |
55 |
30 |
20 |
| Velocidade da linha [m/min] |
60 |
60 |
45 |
60 |
60 |
45 |
| Potência do motor principal [kW] |
55 AC |
55 AC |
55 AC |
65 AC |
65 AC |
65 AC |
A máquina pode enfiar os cabos redondos com torção traseira e cabos de setor sem torção traseira
Acionamento da linha por motores AC/DC com sincronização electrónica ou mecânica entre os componentes da linha.
Facilitado pela correcção motorizada do sector
Com ou sem arranjo de torção traseira (arranjo solar e planetário)
O eixo principal é suportado por rolamentos de rolos para facilitar a manutenção.
Caixas de engrenagens especiais para a unidade principal
Freio de tambor pneumático pesado para gaiolas principais
Fornecimento de bobinas de enchimento para 4 a 9 bobinas.
Equipado com HMI e PLC (opcional)
Instalação fácil
Intervalos de aquisição e pagamentos disponíveis
Unidade de transporte de carga pesada fora da cintura
Cabeças tangenciais/concentricas em linha
