1250/1+4 Máquina de colocação de cabos.

Máquina para colocação de cabos 1250/1+4 | Fabricante de máquina de cabeamento planetário

Visão geral

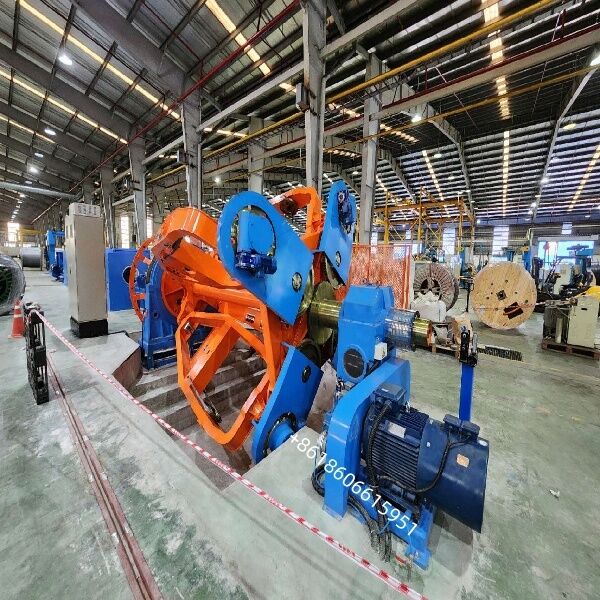

A máquina de assentamento planetário CLY-1250/1+4 foi projetada para cabeamento / assentamento de cabos de alimentação multinúcleos de baixa e média tensão, cabos de controle e cabos de mineração. É adequado para núcleos redondos e em formato de setor (até 5 núcleos). A gaiola de torção está equipada com umFunção de retrotorção 100%, garantindo tensão interna mínima no cabo colocado. Toda a linha é controlada por uma tela sensível ao toque Siemens/Delta PLC + HMI com motores acionados por inversor para passo de disposição preciso e velocidade de linha sincronizada.

Aplicativo

• Instalação de cabos de alimentação BT/MT (isolados em PVC, XLPE)

• Conjunto de cabo de controle e cabo de mineração (2–5 núcleos)

• Adequado para condutores em formato de setor redondo ou pré-espiral

• Fita não metálica opcional (fita de poliéster/mica) e blindagem de fio de aço

Principais recursos

• ✅Gaiola de torção planetária (1 bobina central + 4 bobinas laterais, PN1250)com capacidade total de torção para trás

• ✅Direção de torção S/Z, passo de disposição ajustável continuamente via PLC (300–2500 mm)

• ✅ Estrutura de rolamento grande com suporte duplo para operação em alta velocidade e baixa vibração

• ✅ Fixação/liberação elétrica da bobina, função de pré-torção para núcleos setoriais

• ✅ Equipado com cabeçote não metálico (2 pads, 500–650 rpm) e blindagem de aço opcional

• ✅ Cabrestante pneumático de lagarta com medição de comprimento e parada automática em caso de falha

• ✅ Proteções de segurança completas: sobrecarga, deslocamento excessivo, intertravamento da porta de proteção, parada de emergência

Visão geral

A máquina de assentamento planetário CLY-1250/1+4 foi projetada para cabeamento / assentamento de cabos de alimentação multinúcleos de baixa e média tensão, cabos de controle e cabos de mineração. É adequado para núcleos redondos e em formato de setor (até 5 núcleos). A gaiola de torção é equipada com função de torção reversa de 100%, garantindo tensão interna mínima no cabo colocado. Toda a linha é controlada por uma tela sensível ao toque Siemens/Delta PLC + HMI com motores acionados por inversor para passo de disposição preciso e velocidade de linha sincronizada.

Aplicativo

Instalação de cabos de alimentação BT/MT (isolados em PVC, XLPE)

Conjunto de cabo de controle e cabo de mineração (2–5 núcleos)

Adequado para condutores em formato de setor redondo ou pré-espiral

Fita não metálica opcional (fita de poliéster/mica) e blindagem de fio de aço

Principais recursos

✅ Gaiola de torção planetária (1 bobina central + 4 bobinas laterais, PN1250)​ com capacidade total de torção reversa

✅ Direção de torção S/Z, passo de disposição ajustável continuamente via PLC (300–2500 mm)

✅ Estrutura de rolamento grande com suporte duplo para operação em alta velocidade e baixa vibração

✅ Fixação/liberação elétrica da bobina, função de pré-torção para núcleos setoriais

✅ Equipado com cabeçote não metálico (2 pads, 500–650 rpm) e blindagem de aço opcional

✅ Cabrestante pneumático de lagarta com medição de comprimento e parada automática em caso de falha

✅ Proteções de segurança completas: sobrecarga, deslocamento excessivo, intertravamento da porta de proteção, parada de emergência

Nome do produto: Máquina de colocação de cabos do tipo planetário 1250/1+4 (CLY-1250/1+4)

Visão geral

A máquina de assentamento planetário CLY-1250/1+4 foi projetada para cabeamento / assentamento de cabos de alimentação multinúcleos de baixa e média tensão, cabos de controle e cabos de mineração. É adequado para núcleos redondos e em formato de setor (até 5 núcleos). A gaiola de torção está equipada com umFunção de retrotorção 100%, garantindo tensão interna mínima no cabo colocado. Toda a linha é controlada por uma tela sensível ao toque Siemens/Delta PLC + HMI com motores acionados por inversor para passo de disposição preciso e velocidade de linha sincronizada.

Aplicativo

• Instalação de cabos de alimentação BT/MT (isolados em PVC, XLPE)

• Conjunto de cabo de controle e cabo de mineração (2–5 núcleos)

• Adequado para condutores em formato de setor redondo ou pré-espiral

• Fita não metálica opcional (fita de poliéster/mica) e blindagem de fio de aço

Principais recursos

• ✅Gaiola de torção planetária (1 bobina central + 4 bobinas laterais, PN1250)com capacidade total de torção para trás

• ✅Direção de torção S/Z, passo de disposição ajustável continuamente via PLC (300–2500 mm)

• ✅ Estrutura de rolamento grande com suporte duplo para operação em alta velocidade e baixa vibração

• ✅ Fixação/liberação elétrica da bobina, função de pré-torção para núcleos setoriais

• ✅ Equipado com cabeçote não metálico (2 pads, 500–650 rpm) e blindagem de aço opcional

• ✅ Cabrestante pneumático de lagarta com medição de comprimento e parada automática em caso de falha

• ✅ Proteções de segurança completas: sobrecarga, deslocamento excessivo, intertravamento da porta de proteção, parada de emergência

Principais Parâmetros Técnicos

Composição da Máquina (Fornecimento Padrão)

1. Gaiola de torção planetária PN1250/1+4 com torção reversa — 1 conjunto

2. Suporte de matriz de fechamento de fileira dupla — 1 conjunto

3. Dispositivo de gravação não metálico Φ630×2 — 1 conjunto

4. Contador de comprimento mecânico + eletrônico - 1 conjunto

5. Cabrestante pneumático Caterpillar de 1600 kg — 1 conjunto

6. Φ2500 Recolhimento tipo portal com travessia — 1 conjunto

7. Sistema de Controle Elétrico Completo (PLC + HMI + Inversor) — 1 conjunto

8. Guarda-corpos de segurança e dispositivo de parada de emergência

9. Suporte de pagamento central da coluna Φ1600 - 1 conjunto
