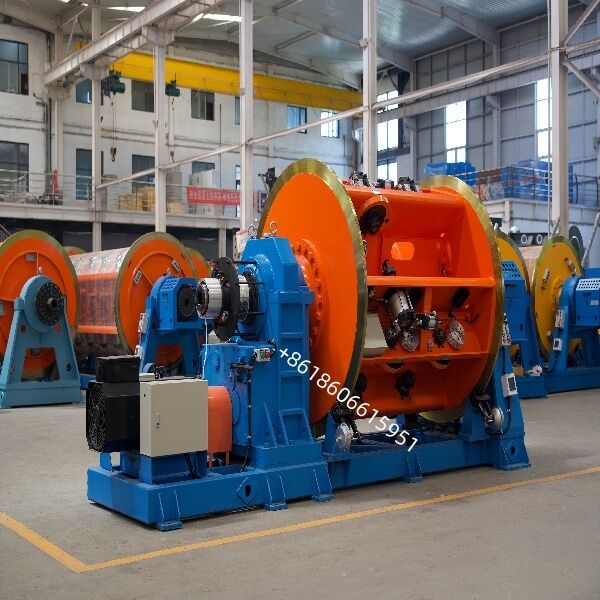

Máquina de torcer rígido para condutores nus e linhas de transmissão aéreas

Máquina de torcer rígido para condutores nus e linhas de transmissão aéreas

Descrição

O torcedor de gaiola rígida é a máquina por excelência para a fabricação de condutores para cabos de potência. Este torcedor combina qualidade, produtividade e flexibilidade em comparação com outros métodos de torço.
A série JLK é construída sob a marca BEYDE, líder mundial em máquinas rotativas para cabos de energia que forneceu mais de 150 torcedores de gaiola rígida para os principais produtores de cabos de energia.

A máquina de torcer e peneirar gaiola rígida permite a produção de condutores utilizados em cabos aéreos, cabos de baixa/média/alta tensão, cabos submarinos, cabos de energia eólica, segmentos Milliken, cabos ACRS e blindagem.

Principais recursos e vantagens

Alta capacidade e seção grande: Capaz de acomodar um grande número de bobinas de desbobinamento, torcendo dezenas ou até centenas de fios simultaneamente. Isso permite alta eficiência de produção, tornando-o especialmente adequado para a fabricação de grandes volumes de condutores e núcleos de cabos de grande seção.

Alta rigidez estrutural:

Seu robusto design de estrutura metálica proporciona rigidez excepcional, capaz de suportar o imenso torque e tensão gerados durante o torcimento de fios de grande seção e alta resistência, garantindo uma operação estável.

Alta precisão de torção: Os modernos torcedores de estrutura rígida são equipados com sistemas de acionamento de precisão, sistemas de controle de tensão e contadores de comprimento, garantindo comprimento de torção uniforme, estrutura compacta e tensão consistente em todos os fios.

Funções integradas: As máquinas modernas também integram funções adicionais, como pré-torção, torção reversa, medição on-line de diâmetro, enchimento ou aplicação de fita (servir).

Comparação com Torçadores Tubulares

As principais diferenças entre o Rigid Frame Strander e outra máquina de torcer comum – o Tubular Strander – são as seguintes:

Estrutura: A Tornadeira de Estrutura Rígida adota uma estrutura de estrutura aberta, enquanto a Tornadeira Tubular apresenta uma estrutura tubular fechada.

Aplicabilidade: O Rigid Frame Strander concentra-se mais na produção de fios e cabos de seção grande, alta velocidade e alto volume. A Torcedora Tubular é mais adequada para cenários de produção de seções pequenas que exigem alta flexibilidade (fácil mudança de especificação) ou onde um ambiente totalmente fechado é necessário.

Bobinas de pagamento:

O Rigid Frame Strander normalmente usa bobinas de desbobinamento maiores (por exemplo, PN630, PN800, PN1000) para atender às necessidades de produção contínua de longa duração.

Rigidez:

A rigidez geral da Tornadeira de Estrutura Rígida é significativamente maior do que a da Tornadeira Tubular.

O torcedor de estrutura rígida, com sua estrutura de alta rigidez + design multicarretel, tornou-se o equipamento preferido para a fabricação de cabos de energia MT/HV e fios desencapados de grande seção. Suas características técnicas atendem aos rigorosos requisitos de processo para produtos de alta qualidade, como novos cabos de energia e condutores de transmissão UHV. Fabricantes renomados de equipamentos para cabos como a BEYDE oferecem uma série de torcedores de estrutura rígida com diversas especificações e configurações. Os equipamentos da BEYDE demonstram vantagens distintas em confiabilidade, eficiência de produção, nível de automação e conveniência operacional, atendendo a diversos requisitos de fabricação de cabos de energia e fios desencapados em diferentes clientes.

A principal função do torcedor de estrutura rígida é torcer vários fios individuais (condutores) ou trançados juntos de acordo com a direção e comprimento de assentamento especificados, formando condutores trançados de seção maior, núcleos de cabos ou cabos. Seu fluxo de trabalho principal é o seguinte:

Pague:

Em seu cerne estão uma ou mais estruturas metálicas rotativas robustas equipadas com múltiplas bobinas de desbobinamento (bobinas), normalmente apresentando dispositivos de controle de tensão, que fornecem fios ou cordões individuais.

Encalhe:

Toda a estrutura gira em alta velocidade, fazendo com que todas as bobinas de pagamento montadas girem com ela. Simultaneamente, o fio do núcleo central (ou núcleo do cabo) avança linearmente ao longo do eixo da máquina.

Formação:

A combinação do movimento rotativo da estrutura e do avanço linear do fio faz com que os fios individuais circundantes se torçam firmemente no núcleo central no ângulo de hélice predefinido (isto é, o comprimento da torção).

Assumir:

O produto trançado acabado é enrolado na bobina de recolhimento.

Força da empresa

Localizada em Hejian, província de Hebei, a BEYDE Co., Ltd é reconhecida pela Hejian Hongqi Machinery Inc. Desde sua fundação em 1983, colocamos todos os nossos esforços para projetar, produzir, vender e servir nossos clientes. Nossos principais produtos incluem Máquina de torcer rígido, Máquina de torcer tubular, Máquina de torcer planetária, Máquina de torcer em arco, Máquina de colocação, Twister de tambor, Máquina de blindagem e assim por diante. Nossos produtos são amplamente utilizados em todo o mundo, e nossa marca "máquina Hongqi" tornou-se famosa na China. Agora temos orgulho de uma marca bem conhecida e nos tornamos a equipe líder neste campo.
