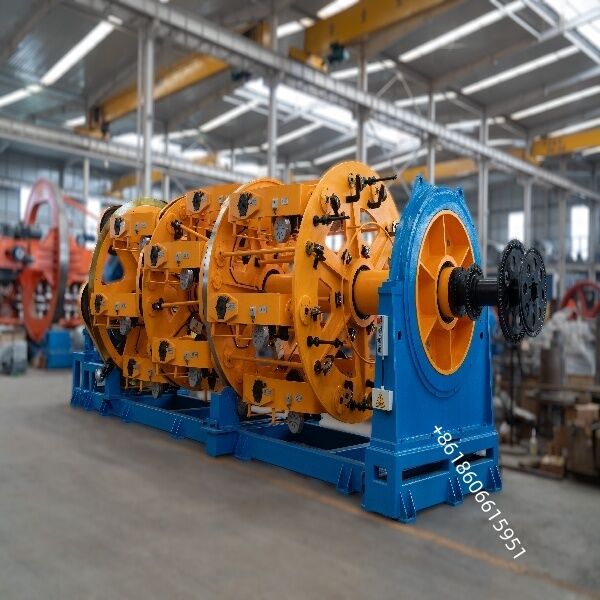

A Máquina de Torção Planetária de Alta Velocidade é projetada para a produção em alto volume de cabos multicondutores, como cabos de controle, energia e dados. É uma máquina chave para aplicações que exigem torção densa e de alta qualidade, incluindo pilhas de carregamento, fotovoltaicos e robótica.

Princípio de Funcionamento e Principais Características

Ação da Gaiola Planetária: Vários carretéis são montados em uma gaiola planetária rotativa. À medida que a gaiola orbita um eixo central, cada carretel gira simultaneamente em torno de seu próprio eixo, torcendo os fios juntos. Este sistema de engrenagens "sol-e-planeta" pode ser configurado para contra-torção para produzir núcleos de cabo redondos, compactos e concêntricos.

Alta Velocidade e Produtividade:

Máquinas modernas são projetadas para altas velocidades de rotação e velocidades de linha, aumentando significativamente a produção enquanto mantêm a qualidade.

Controle Uniforme de Tensão:

Equipado com sistemas de tensão individuais (freios magnéticos, histerese ou braços dançarinos) gerenciados por PLCs para garantir um comprimento de passo consistente e evitar ovalização do condutor ou defeitos de superfície.

Configurações Versáteis:

Disponível em vários tamanhos (por exemplo, 315, 400, 500, 630) com diferentes capacidades de carretel (6, 12, 18, 24, 30) para acomodar uma ampla gama de diâmetros de fio e tamanhos de cabo final.

Componentes Integrados da Linha: Uma linha de produção completa geralmente inclui:

Suportes de desenrolamento central ou lateral

Gaiola de torção planetária com contra-torção

Suporte de fieira e dispositivo de pré-torção

Cabeçotes de fita/armadura

Capstan e extrator

Bobinador com sistema de travessia

Gabinete de controle elétrico com IHM

Aplicações Típicas

Cabos de Controle e Energia: Para cabos de controle robótico, de automação e industrial que exigem torção densa.

Cabos de Nova Energia: Amplamente utilizados para pilhas de carregamento de veículos elétricos, cabos fotovoltaicos (PV) e cabos de turbinas eólicas.

Cabos de Dados e Comunicação: Adequados para cabos de premissa e cabos óptico-elétricos compostos.

Cabos Especiais: Para cabos de alta flexibilidade, cabos de elevador e cabos médicos onde qualidade e consistência são críticas.

Foco em Engenharia e Suporte

Processo e Layout da Linha: Definição do tamanho do condutor, comprimento de passo e velocidade da linha. Fornecimento de desenhos de layout para fundações, energia (tipicamente 3×380V, 50Hz) e folgas de segurança.

Comissionamento e Treinamento: Instalação no local, passagem de fio e partida. Treinamento de operadores em operação, ajuste de tensão e solução básica de problemas.

Suporte Remoto e de Campo: Diagnóstico de problemas remotamente por telefone ou vídeo. Fornecimento de peças de reposição como rolamentos, correias e sensores. Prestação de serviço no local para falhas ou atualizações importantes.

Manutenção e Otimização: Desenvolvimento de cronogramas de manutenção preventiva e aconselhamento sobre atualizações do sistema de controle ou integração de dados para a Indústria 4.0.

Dicas de Engenharia

Equilibre a Gaiola: Certifique-se de que o carregamento das bobinas esteja equilibrado para minimizar vibrações e desgaste dos rolamentos em altas velocidades.

Controle de Tensão Robusto: Use sistemas de tensão de alta qualidade e calibrados. Para condutores de filamentos finos, considere tensão magnética ou servo de malha fechada para melhores resultados.

Fundação e Alinhamento: Uma fundação rígida é crucial. O alinhamento preciso da gaiola, capstan e bobinador é essencial para evitar vibrações e prolongar a vida útil dos componentes.

Aproveite a Simulação: Para projetos personalizados ou de alta velocidade, use software de dinâmica de corpo múltiplo (como RecurDyn) para modelar cargas, otimizar o sistema de acionamento e reduzir tentativas e erros
