Destacar:
Máquina de trefilação de mancais grandes da China
, Máquina de enrolar tubos de 500 mm
, Máquina de encalhamento tubular industrial
Uso: |
Encalhe |
Cor: |
De acordo com a exigência do cliente |
Nome: |
Máquina de encalhamento tubular |
Aplicativo: |
aço, alumínio, fio de aço trançado, ACSR e AAAC |
Função: |
Encalhando fios |
Altura central da máquina: |
700mm |
Bobina central do pagamento-fora: |
PN400-PN630 |
Tamanho da bobina da tomada-acima: |
PND800-PND1600 |
CLP: |
Siemens |
Diâmetro de fio desencapado máximo: |
5mm |
Garantia: |
12 meses |

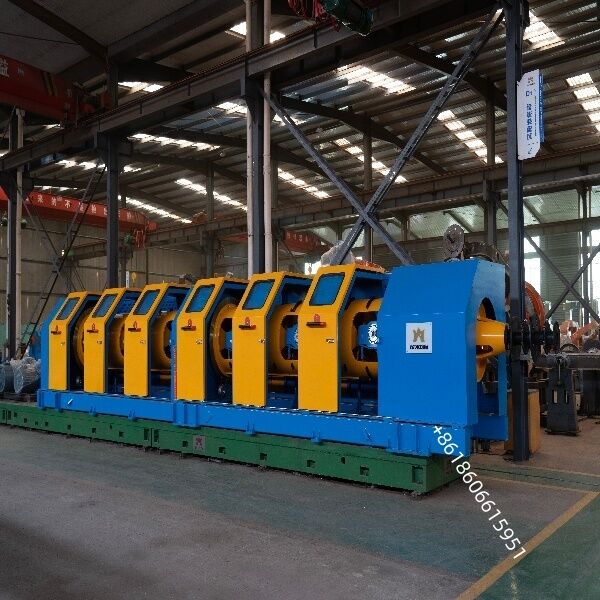

Máquina de Torção Tubular Grande de Fabricação Chinesa com Rolamento 500mm Modelo Máquina de Torção Tubular
Aplicação:
Estas máquinas de alta velocidade são usadas principalmente para torcer fio de cobre, fio de alumínio, fio de aço, ACSR e cabo de aço. Acompanhadas por uma cabeça de fita, podem ser usadas para isolamento de núcleos e alguns processos de torção de cabos de controle.
Componente:
Descarga central. Host da gaiola, dispositivo de fita (opcional), cabrestante, dispositivo de recolhimento e travessia, e sistema de controle elétrico.
A Máquina de Torção de Cabos Elétricos Tubular 630 1+6 é um equipamento chave para a fabricação de condutores torcidos de 7 núcleos (1+6) como ACSR, AAAC, cobre e alumínio. Abaixo está uma visão geral técnica e o suporte típico que um engenheiro pode esperar.
Visão Geral da Máquina e Parâmetros Chave
Tipo: Máquina de Torção Tubular 630 1+6
Aplicação: Torção de condutores de 7 núcleos (1+6) como ACSR, AAAC, cobre e alumínio.
Estrutura: A gaiola de torção de 6 bobinas gira, enquanto o fio central permanece estacionário, adequado para condutores torcidos de seção média e grande.
Áreas de Suporte de Engenharia
Pré-Vendas e Engenharia Básica
Revisão de Aplicação: Confirmação da adequação para o tipo e tamanho do condutor.
Projeto de Layout e Utilidades: Fornecimento de desenhos de layout geral e cálculo das necessidades de energia, ar e fundação.
Consultoria de Processo: Aconselhamento sobre o passo da torção, velocidade e faixas de tensão.
Comissionamento e Treinamento
Instalação no Local: Montagem mecânica e elétrica, alinhamento e verificações de segurança.
Testes: Assistência na partida, otimização e aprovação do primeiro artigo.
Treinamento de Operadores: Cobertura de operação, manutenção básica e solução de problemas.
Suporte Remoto e em Campo
Assistência Remota: Diagnóstico de problemas por telefone, vídeo ou área de trabalho remota.
Peças de Reposição: Fornecimento de componentes críticos como rolamentos, correias e sensores.
Serviço no Local: Envio de engenheiros para falhas complexas ou projetos de modernização.
Manutenção e Otimização
Manutenção Preventiva: Criação de cronogramas e listas de verificação para rolamentos, lubrificação e sistemas de tensão.
Atualizações: Aconselhamento sobre atualizações do sistema de controle, integração de dados e melhorias de eficiência.
Documentação e Padrões
Manuais da Máquina: Para operação, esquemas elétricos e listas de peças.
Documentos de Processo: Configurações recomendadas e listas de verificação de qualidade para tipos específicos de condutores.
Padrões: Conformidade com normas IEC, ISO e normas regionais de cabos (por exemplo, para ACSR/AAAC)
|
MODELO
|
DIÂMETRO ANTES DA TORÇÃO [mm]
|
VELOCIDADE ROTACIONAL [RPM]
|
DIÂMETRO DO CABRESTANTE [mm]
|
|
GJ-6/160
|
0.12-0.40
|
2200
|
2*250
|
|
GJ-12/160
|
0.12-0.4
|
2100
|
2*250
|
|
GJ-18/160
|
0.12-0.40
|
1900
|
2*250
|
|
GJ-12/200
|
0.3-0.90
|
1500
|
2*320
|
|
GJ-18/200
|
0.3-0.90
|
1400
|
2*320
|
|
GJ-24/200
|
0.3-0.90
|
1300
|
2*400
|
|
GJ-30/200
|
0.3-0.90
|
1200
|
2*600
|
|
GJ-36/200
|
0.3-0.90
|
1100
|
2*600
|
|
GJ-12/250
|
0.4-1.0
|
1400
|
2*400
|
|
GJ-18/250
|
0.4-1.0
|
1200
|
2*600
|
|
GJ-24/250
|
0.4-1.0
|
1200
|
2*600
|
|
GJ-30/250
|
0.4-1.0
|
1100
|
2*600
|
|
GJ-36/250
|
0.4-1.0
|
1100
|
2*600
|
|
GJ-12/300
|
0.5-1.3
|
1200
|
2*600
|
|
GJ-18/300
|
0.5-1.3
|
1200
|
2*600
|
|
GJ-24/300
|
0.5-1.3
|
1000
|
2*800
|
|
GJ-30/300
|
0.5-1.3
|
1000
|
2*800
|
|
GJ-36/300
|
0.5-1.3
|
900
|
2*800
|
|
GJ-12/400
|
0.8-2.5
|
700
|
2*1000
|
|
GJ-18/400
|
0.8-2.5
|
600
|
2*1000
|
|
GJ-24/400
|
0.5-2.5
|
600
|
2*1000
|
|
GJ-12/500
|
1.0-3.5
|
650
|
2*1200
|
|
GJ-18/500
|
1.0-3.5
|
500
|
2*1200
|
|
GJ-12/630
|
1.5-5.0
|
450
|
2*1400
|
|
GJ-18/630
|
1.5-5.0
|
400
|
2*1600
|
|
GJ-12/800
|
2.0-6.0
|
350
|
2*1600
|
|
GJ-24/800
|
2.0-6.0
|
300
|
2*1800
|
|
GJ-6/1000
|
3.0-18.0
|
300
|
2*2000
|
|
GJ-8/1000
|
3.0-18.0
|
300
|
2*2000
|
