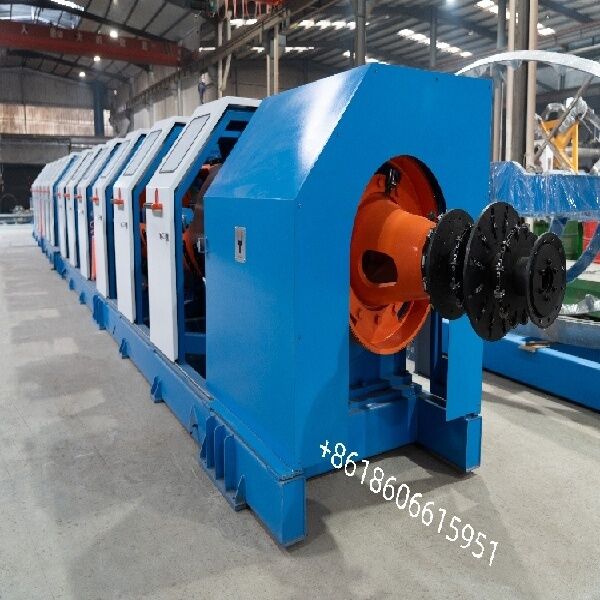

Tubular Stranding & Fechamento Linha ---- MS série para cabos etroquímicos, ACSR e OPGW

Tubular Stranding & Fechamento Linha ---- MS série para cabos etroquímicos, ACSR e OPGW

1Aplicação

Esta máquina é adequada para o núcleo de aço de alumínio fio enrolado, fio enrolado de aço ou fio enrolado.ambas as extremidades do suporte do rolamento, pode garantir uma operação estável e um longo tempo de serviço.

2Características

2.1 Tubos que giram sobre rolamentos ou rolos circundantes.

2.2 Máquina capaz de trabalhar em torção ou torção total de volta com possibilidade de torção de volta variável.

2.3 A tensão do fio deve ser mantida constante entre o rolo de retorno cheio e o vazio.

2.4 Detector de ruptura de fio/filamento para cada retorno.

2.5 Pintel pneumático equipado com sistema de bloqueio de segurança.

O que é e utilização típica

Uma máquina tubular (tubo) forma ACSR e outros condutores enrolados girando um tubo de precisão (gaiola) em torno de um núcleo fixo.,A composição típica da linha inclui: retorno central, gaiola tubular de retalho, matrizes de montagem, contador de medidores,Tração (capstan)As máquinas geralmente suportam os modos de torção e de torção total com torção inversa variável, retorno de tensão constante e detecção de quebra por bobina.

Guia de dimensionamento e selecção

Defina a estrutura e o objetivo do ACSR: número de fios de alumínio e de fios de núcleo de aço, OD acabado, comprimento/tiro de colocação exigido e se é necessária uma torção para trás (planetária) ou zero.

Combinar capacidade de fio único: garantir o diâmetro/resistência máximo do fio único (por exemplo, Al φ1,5·5,0 mm, Cu φ1,3·4,6 mm, aço φ1,3·4,0 mm para muitos tubérculos de alta velocidade) e a OD máxima da máquina (por exemplo,até φ15 mm em modelos de alta velocidade).

Estabelecer o diâmetro e a velocidade da linha de arranque da linha de arranque: escolher um diâmetro e uma velocidade da linha de arranque da linha de arranque que sejam compatíveis com o seu objectivo de produção e com a força de tração (por exemplo, velocidade da linha de arranque de linha 20-100 m/min nos modelos de alta velocidade;Duração de ensaio:.

Logística de bobinas: confirmar os tamanhos de PN para bobinas dentro de gaiolas e a tomada para corresponder ao manuseio da instalação (por exemplo, PN1250 ̇ PN2000 comum em máquinas da classe 400 ̇ 630, PN1600 típico em linhas ACSR 630/1 + 6).

Controle e qualidade: planejar um PLC/HMI com controlo de tensão, passo e comprimento; adicionar monitoramento de OD/geometria e excentricidade em linha, conforme necessário

PN1600 Absorção do eixo final.

É ideal para a produção de:

Fios redondos compactados, de cobre e de alumínio
Arame de alumínio e de cobre, redondos, normais
Construções de OPGW de passagem única e múltipla
Condutores de setor
Fios AAAC e ACSR até 19 fios (em uma ou duas passagens)
Fios de aço com fios de resistência normal, alta e extremamente elevada
Instalação de fios flexíveis para construções de cordas flexíveis
Armaduras de núcleos ópticos com fios de aço
Instalação de núcleos isolados

Características:
1. as máquinas são accionadas por motores trifásicos controlados por frequência, que fornecem acionamentos separados ao rotor de filamento,conjuntos de descolagem e de captação, o que significa que as engrenagens e as transmissões não são mais necessárias para este efeito.
2A tecnologia de controlo digital permite ajustar a extensão de colocação infinitamente variável a partir da mesa de controlo.
3. as velocidades podem variar infinitamente a partir da posição da mesa de comando durante o funcionamento da máquina.
4O controlo por ecrã táctil através de controladores programáveis permite o controlo e a operação de processos totalmente automáticos, o controlo da máquina, a gestão de programas, o registo e o armazenamento de dados.Funções de serviço e manutenção.
5. sincronização da velocidade e do ângulo, controlo do binário e da tracção.
6. manutenção de todos os parâmetros de qualidade relacionados com o produto em todos os momentos, assegurada por uma frenagem controlada da máquina, inclusive em caso de falha elétrica (versões de accionamento CA).
