Máquina de fabricação de condutores compactos Máquina de enxaguamento de quadros rígidos JLK400/6+12

Name: Máquina de fabricação de condutores compactos Máquina de enxaguamento de quadros rígidos JLK400/6+12
Brand: Beyde Trading Co.,Ltd
SKU: 400/1+6+12
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: Beyde

Certificação: CE

Número do modelo: 400/1+6+12

Termos de pagamento e envio

Quantidade de ordem mínima: 1 conjunto

Detalhes da embalagem: Embalagem de recipiente de segurança

Tempo de entrega: 90 dias

Termos de pagamento: L/C, D/A, D/P, T/T

Habilidade da fonte: 200 grupos/ano

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Detalhes do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Compact Conductor Making Machine, Rigid Frame Stranding Machine, Conductor  Stranding Machine


Diâmetro do fio de entrada:	Φ1,0-Φ5,0 mm.	Velocidade da linha de tração:	61 m/min
Voltagem:	220V/380V	Diâmetro da bobina:	500 mm
Levanta o cabo.:	Φ1250-2500 mm	Escala de passo:	stepless
velocidade linear:	61m/min	Roda do eixo tracionador:	1600 mm
Motor a motor:	55 kW	Transmissão:	Motor separado
Tamanho da remuneração:	1600 mm ou de acordo com o tamanho do cabo	Dia terminado:	25 mm
Direção de torção:	S / Z opcional	Direção:	Decidido pelo utilizador

Diâmetro do fio de entrada:	Φ1,0-Φ5,0 mm.
Velocidade da linha de tração:	61 m/min
Voltagem:	220V/380V
Diâmetro da bobina:	500 mm
Levanta o cabo.:	Φ1250-2500 mm
Escala de passo:	stepless
velocidade linear:	61m/min
Roda do eixo tracionador:	1600 mm
Motor a motor:	55 kW
Transmissão:	Motor separado
Tamanho da remuneração:	1600 mm ou de acordo com o tamanho do cabo
Dia terminado:	25 mm
Direção de torção:	S / Z opcional
Direção:	Decidido pelo utilizador

Descrição do produto

Máquina de fabricação de condutores compactos Máquina de enxaguamento de quadros rígidos JLK400/6+12

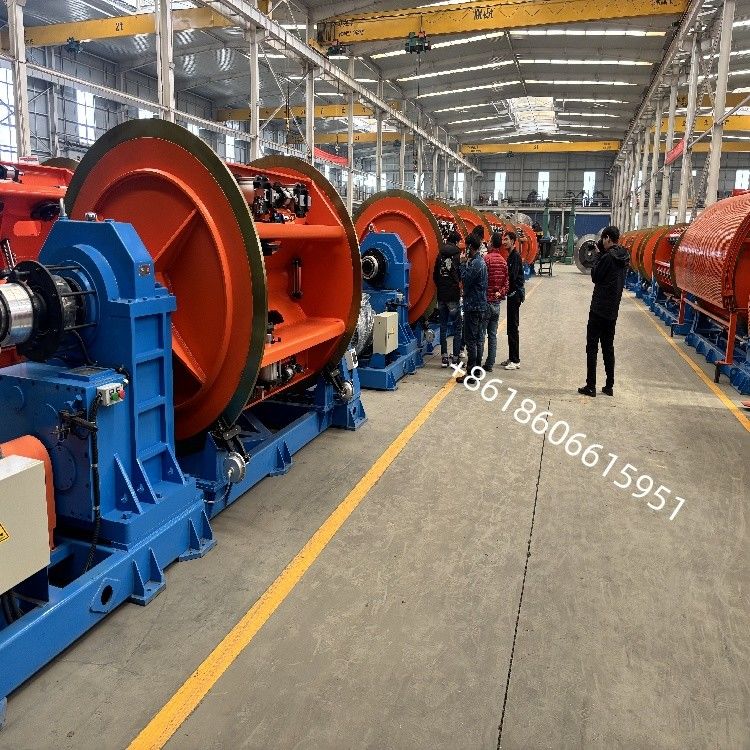

Máquina de fabricação de condutores compactos Máquina de enxaguamento de quadros rígidos JLK400/6+12 0

Aplicação

É adequado para a produção de 1+ 6+ 12 de grande comprimento de alumínio nu, fio de cobre nu, fio de aço de núcleo de alumínio e fio de liga de alumínio, estrangulamento e prensagem de condutores em forma de setor,Estrangulamento de condutores redondos, desenho e prensagem, e estrangulamento de condutores de forma especial.

1Condutor altamente compactado
2- Condutor prespiral / em forma de setor reto / Milliken
3. Condutor aéreo ACSR/AAAC/AAC
4. Condutor aéreo de fio pré-formado (TW)
5. Protecção de cobre dos cabos de alimentação

- Não, não.	Posições	Características
1	Diâmetro de fio único	Φ 1,2 - Φ 5,0 mm
2	Diâmetro máximo	Φ25 mm
3	Velocidade máxima de rotação da gaiola	6B:210RPM 12B:190RPM
4	Diâmetro da roda de capstan	F1600 mm
5	Bolinhas centrais de pagamento	F630 mm
6	A bobina de pagamento na gaiola	F4000 mm
7	Tubos de captação	F800mm-F1600mm
8	Potência do motor principal	55 kW, AC, 380 V, 50 Hz
9	Intervalo de inclinação	50-600 mm sem passo
10	Altura central da máquina	1000 mm

Informações gerais sobre a máquina do tipo de estrutura rígida
As máquinas de estrutura rígida são uma variante das máquinas de enrolamento de tipo gaiola, que não possuem o dispositivo de retorno, porque a peça de trabalho nas bobinas é instalada diretamente nos suportes de enrolamento,que simplifica muito a tecnologiaNa parte de torção, as bobinas de retorno com fio estão dispostas em 3 linhas o mais próximo possível do eixo de rotação, permitindo aumentar a velocidade de rotação para 180-350 rpm.

As linhas de tipo quadro rígido são usadas para enrolar núcleos redondos e setoriais (perfis) de cabos de energia.

Há também linhas de este tipo mais complexas: uma máquina de pagamento passivo de tipo cantilever é mais frequentemente utilizada como dispositivo de pagamento central,e também está equipado com um dispositivo de pagamento adicional de grande dimensão, se necessário..

Pode ser utilizada uma máquina de captação de colunas ou de portões como dispositivo de captação.

- Não, não.	Posições	Quantidade
1	Φ 630 mm Desembolso manual	1 conjunto
2	400/6+12 Gaiolas de bobinos	1 conjunto
3	Sistema de carga lateral para cada gaiola	1 conjunto
4	Fornos de moagem de fios	1 conjunto
5	Fornos de moagem com fios e comprimidos por fios	1 Grupo
6	Contador de medidores	1 conjunto
7	Φ1600mm Rodas de dupla capstan	1 conjunto
8	Φ1600 mm Tipo de coluna de captação com travessia	1 conjunto
9	Sistema de transmissão	1 conjunto
10	Sistema de controlo elétrico	1 conjunto
11	Cercas de segurança	1 conjunto

Máquina de fabricação de condutores compactos Máquina de enxaguamento de quadros rígidos JLK400/6+12 1

Máquina de fabricação de condutores compactos Máquina de enxaguamento de quadros rígidos JLK400/6+12 2

Máquina de fabricação de condutores compactos Máquina de enxaguamento de quadros rígidos JLK400/6+12 3

Máquina de fabricação de condutores compactos Máquina de enxaguamento de quadros rígidos JLK400/6+12 4

Máquina de fabricação de condutores compactos Máquina de enxaguamento de quadros rígidos JLK400/6+12 5
