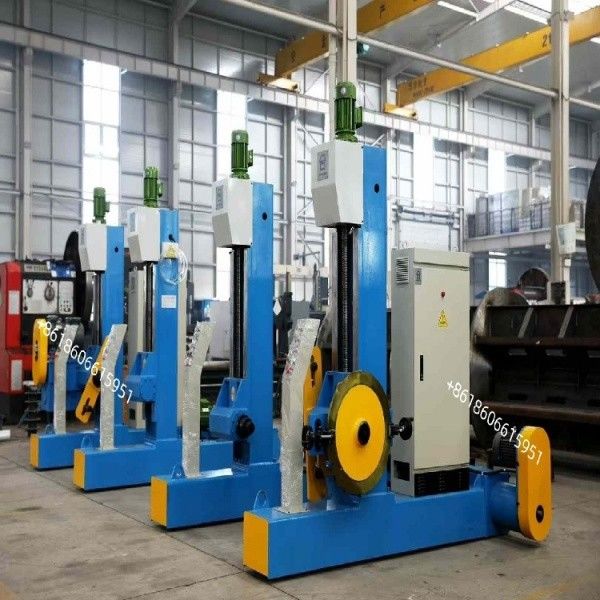

Máquina de Fabricação de Cabos para PN1250-PN2500 bobinas Tipo de Terra de Recolha de Gantry e Tipo de Coluna de Recolha para a Produção de Cabos de Alta Velocidade

Máquina de Fabricação de Cabos para PN1250-PN2500 bobinas Tipo de Terra de Recolha de Gantry e Tipo de Coluna de Recolha para a Produção de Cabos de Alta Velocidade

Recolha de portões de tipo solo

• Tamanho da bobina adequado: PN1250-PN2500
• Largura da bobina: 750~1900 mm
• Peso: 12 T
• Diâmetro do cabo adequado: maxΦ25mm
• Velocidade de descarga: 100 m/min.
• Motor principal de desembolso: AC-7.5kw/1450rpm motor de frequência AC+BSYK150 três velocidades de lançamento + poleia de correia
• Motor de elevação: BLD10-43-0.75kw,1450rp,(2sets)
• Enxerto, motor livre: Y90L-6P-1.1Kw,960rpm, motor AC
• Motor transversal: BWED110-59*17-0.75Kw/1450rpm motor de frequência
• Velocidade de abertura e fixação: 600 m/min
• Velocidade de elevação: 650 m/min
• Aparelhos elétricos de baixa tensão:marca Siemens
• Planos de aço: 20*60*4m/pcs, 2pcs

1600 Tipo de coluna de absorção e travessia

• Reel aplicável: PN800-PN1600
• Largura aplicável do rolo: 600-1180 mm
• Carga máxima: 6T
• Diâmetro da ponta: Ø80/125 mm
• Velocidade máxima de absorção: 170 m/min
• Intervalo de diâmetro do fio plano: Ø5- Ø30 mm
• Potência do motor de absorção: 4,0 kW (AC)
• Formulário de arranjo do cabo: controlo eléctrico invertido, arranjo intermitente do cabo
• Características estruturais: Ø1600 Estrutura do eixo final tipo de captação e enrolamento é composta por uma estrutura de captação, uma caixa de engrenagens de captação, uma vara de parafuso e um enrolamento.
• O rack de captação pode satisfazer os requisitos respectivamente Ø800- Ø1600 Ações de aperto, afrouxamento, elevação e descida do carrete de arame.O mecanismo de elevação pode levantar esquerda e direita ao mesmo tempoA coluna esquerda pode mover-se sozinha, o que é conveniente para a fixação da bobina de fio.

Ø 2500 Coluna de captação com travessia

• Faixa de especificações do rolo de captação: PN1250-PN2500
• Largura do rolo: 950-1900 mm
• Capacidade máxima de carga: 12 toneladas
• Diâmetro superior: Ø 80/125 mm
• Velocidade máxima de captação: 85 m/min.
• 4Motor de absorção: motor AC de 5,5 kW
• Construção sem eixo, elevação motorizada, fixação motorizada ou relaxamento de bobinas.
• A absorção adota um motor de inversor AC, a tensão de absorção pode ser definida e ajustada.
• Travessia por parafuso, travessia com motores AC acionados individualmente, travessia de velocidade de rastreamento de velocidade de absorção, travessia de passo ajustável.
