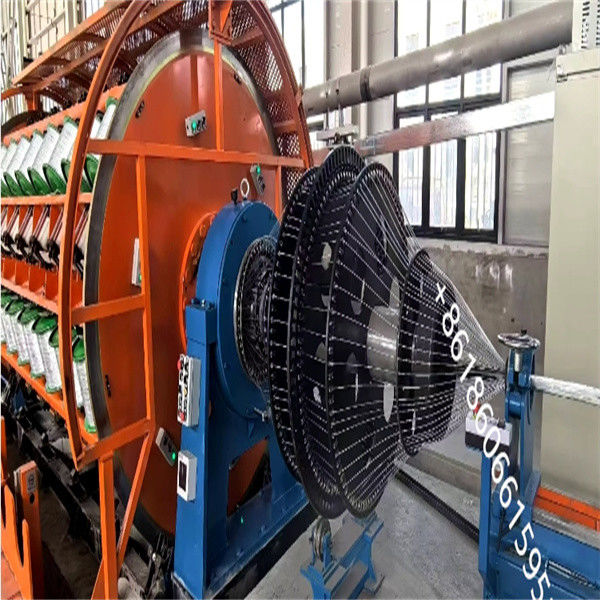

Velocidade sem passo 400/42+42 Máquina de cabo blindado para várias especificações de cabo

Velocidade sem passo 400/42+42 Máquina de cabo blindado para várias especificações de cabo

1. Aplicação:
Esta máquina é utilizada principalmente para a produção de blindagem de arame de aço com baixo teor de carbono para cabos de grande secção transversal e torção sem retração de arames de liga de alumínio;Também pode ser utilizado para filamentos não torcidos de núcleos circulares de fio de cobre.

2.Visão geral da composição do equipamento
Toda a máquina é accionada por um motor separado, e a dobradiça e a tração são accionadas por motores separados.O controle de toda a máquina adota Siemens S7-200 série PLC para garantir a precisão de sincronizaçãoNa produção real, the operator can set the process parameters such as the pitch of each section of the twisted wire and the speed of the production line on the touch screen according to the required cable specificationsO PLC calcula automaticamente a velocidade de cada peça de transmissão, assegurando a sincronização de toda a máquina e a precisão do passo do fio torcido.e alcançar a regulação de velocidade sem passos de toda a máquina.
A tensão da bobina de arame do corpo torcido é controlada e ajustada por atrito mecânico para garantir a estabilidade da tensão da bobina de arame.
A operação de toda a máquina adota Siemens S7-200 série PLC e fieldbus para controle unificado, coordenando o estado de trabalho, operação,e controlo de velocidade de várias partes elétricas da máquinaO ecrã táctil de operação adota a interface homem-máquina de cor Siemens para controlar a operação.

• Fios de aço de baixo carbono:Φ0,9-Φ3,0 mm
• Diâmetro máximo do núcleo antes da blindagem: ≤ Φ80 mm
• Velocidade de rotação72.5r/min (velocidade de trabalho)
• Armadura: Ajuste sem passo
• Potência do motor principal: 90 kW (motor de frequência variável CA)
• Φ600x2 velocidade da máquina de cinta não metálica:500r/min
• A posição da máquina de gravação não metálica: Ajuste sem passo
• Potência do motor da máquina de gravação não metálica:11kw (motor de frequência variável CA)
• Força de tração máxima: 5 T
• Velocidade máxima da linha de tração :30m/min
• Potência do motor de lagarta pneumática:22kw x2 set ((motor de frequência variável AC)
• Tamanho da bobina de pagamento na gaiola:PN400 (desenho da bobina do cliente)
• Número de pontos de partida:
• Tamanho da bobina de captação:PN1600-PN3150
• Altura do centro da máquina: 1000 mm

• 3150 mm porta-retorno
• Escreve através do quadro de arame
• 48+48-500 gaiolas principais
• Sistema automático de bobina de carga lateral inferior
• Portador de tubos de vedação
• Φ600x2 máquina de gravação não metálica
• Contador mecânico e elétrico
• Máquina de lagarta de 5000 kg
• 3150 mm porta de captação e rack de linha transversal
• Sistema de controlo elétrico
• Cercas de segurança

4Sistema de controlo eléctrico

• A fonte de alimentação é um sistema de três fases de cinco fios: 380V (± 10%) 50HZ
• Esta máquina adota uma unidade de submotor (o motor adota um motor de frequência variável), e cada motor de frequência variável AC adota um conversor de frequência para controlar a velocidade.Toda a máquina é controlada por um controlador programável SiemensA máquina principal inicia com um atraso após o toque do alarme.
• Esta máquina está equipada com as seguintes proteções:
• Alarme de falha do conversor de frequência.
• Proteção contra sobrecarga e proteção da fonte de alimentação para cabos de recepção e descarga.
• Protecção contra pressão de ar e baixa tensão.
• Proteção contra quebra de fios.

5- Direcção operacional:

Direção de funcionamento do equipamento: cabeça da máquina direita, funcionamento do dispositivo virado para a direita, linha de libertação esquerda, linha de captação direita

6.Color:

• Peças giratórias:RAL2004
• Corpo principal:RAL5015
• Outras peças:RAL7035
