Máquina de torção de tambor redondo
, Máquina de torção de tambor de forma de setor
, Máquina de torcer tambor personalizável

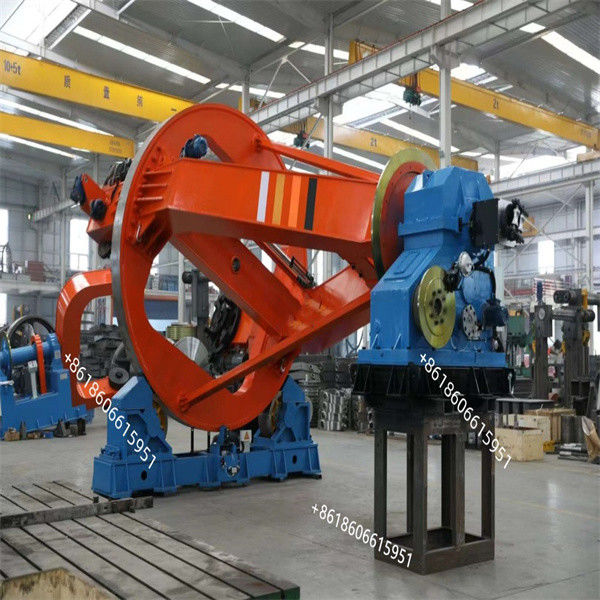

Máquina de torcer tambor personalizável para condutores redondos e de forma de setor
Drum twister machine is used forcablingaluminium medium and low voltage power cables for round and sector shape conductor with automatic system to ajust the position of the conductors in the laying up process.
Componentes:
A rotação paga 5 peças.
Bloco de filamentos/unidade de detecção/correção de setores - 1 peça
Sistema de suporte de matriz: - 1 peça
Dispositivo de gravação não metálico - 1 peça.
Lagartas rotativas - 1 peça.
Tomada rotativa - 1 peça.
Torcedor de tambor Especificações técnicas:
1Diâmetro do condutor único: 6÷ 35 mm
2Diâmetro máximo do cabo: 80 mm
5Distância de colocação: 250 mm a 2000 mm
6Direcção de colocação: S ou Z
Pagamento Especificações técnicas:
Sistemas de desembaraço em terra/em terra com elevadores para carregar/descarregar os tambores.
1Tipo de remuneração: rotativa
2Número de pagamentos: 5
3Diâmetro máximo da saída: 2000 mm
Acompanhamento Especificações técnicas:
Sistemas de aterragem/abastecimento com elevadores para carregar/descarregar os tambores.
1Tipo de remuneração: rotativa
2Diâmetro máximo da tomada: 2500 mm
Dimensões dos rolos:
- Diâmetro da flange: 2500 mm
- Diâmetro do cano: 1500 mm
- comprimento total: 1750 mm
Especificações do dispositivo de cinta não metálica:
1Número máximo de fitas: 2 peças
2Largura da fita: 20 ÷ 60 mm.
3Diâmetro máximo dos rolos de fita: 800 mm.
| Forma do condutor |
Rodada e sector |
| Secção do condutor de enlaçamento |
De 16 mm2 a 300 mm2 |
| Dose excedentária máxima |
Ø20- Ø100 mm |
| Intervalo de colocação |
200-5000 mm |
| Velocidade de rotação de compensação |
50 r/min |
| Velocidade de rotação do tambor |
50 r/min |
| Velocidade de rotação da lagarta |
50 m/min |
| Força máxima de arranque |
5000 kg |
| Velocidade de rotação máxima da unidade de cinta não metálica |
650 r/min |
| Passagem da unidade de gravação |
0-200 mm ((regulado sem passo) |
| Velocidade máxima de rotação da unidade de cinta metálica |
550 r/min |
| Peso da unidade de cinta metálica |
0-200 mm ((regulado sem passo) |
| Tamanho da bobina de pagamento rotativo |
PN1250-PN1600 |
| Tamanho da bobina de pagamento rotativo |
PN2000-PN2500 |
| Tipo de tambor Tamanho da bobina de recolha |
PN2000-PN2500 |
| Especificação de compensação da corda de enchimento |
Ø400* 22*360mm (20pcs) |
| Ø630* 52*475 mm (4 peças) |
| Tamanho da bobina de compensação de blindagem de arame de aço |
Ø500 |
| Ø1600 Retribuição rotativa Potência do motor |
15 kW (motor AC) |
| Ø2500 Retribuição rotativa Potência do motor |
22 KW (motor AC) |
| Unidade de gravação |
11 kW ((motor CA) |
| Potência do motor da lagarta de rotação |
18.5kw*2 (motor AC v) |
| Tipo de tambor Potência do motor de absorção |
Motor AC de 45 kW |
