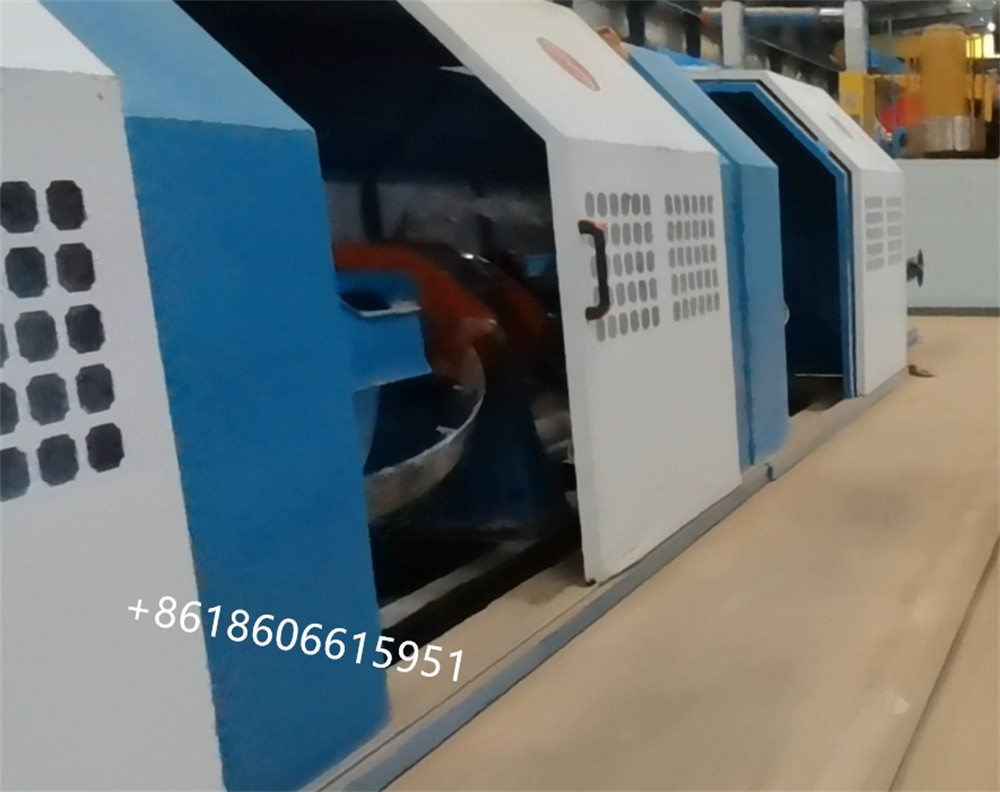

Máquina de fixação de cabos de motor individual / Máquina de filamento de fios fácil de operar

Máquina de fixação de cabos de motor individual / Máquina de filamento de fios fácil de operar

1. Aplicação:

Torcedor de arco é o equipamento importante para fio e cablagem de cabo, é usado principalmente para cabos de controle, cabos de baixa tensão, cabos revestidos de borracha, cabos de mineração,Cabos e outros produtos de isolamento térmico.
Com a contínua diminuição dos lucros dos produtos de fios e cabos, é imperativo reduzir os custos de produção para os fabricantes.E melhorar a eficiência da produção é uma das formas eficazes de reduzir os custos de produçãoCom a estrutura única, a eficiência de produção do torcedor de arco é mais de duas vezes maior que a do enrolamento tubular e mais de cinco vezes maior que a da máquina de enrolamento de gaiolas.Devido às vantagens da elevada eficiência da produção, torcedor de arco tem sido usado cada vez mais amplamente.

2Parâmetro técnico:

3. 1250/3 bobinas gaiolas de encalhamento

• Diâmetro máximo do orifício do arame: Ø20 mm
• Modelo de bobina aplicável: PN1250
• Largura do rolo aplicável: 950 mm
• Velocidade de rotação máxima da proa de encalhamento: 160 r/min
• Forma de tensão: atrito mecânico
• Potência do motor da gaiola de encalhamento: 45 kW (AC)
• Formulário de detecção de fios quebrados: máquina de travagem automática de fios quebrados de tipo bloco.
• Composição estrutural: O corpo principal da máquina de enrolamento do tipo de arco é composto por: arco de torção, armação do berço de bobina de arame, suporte, base, sistema de condução, armação de enchimento, etc.A estrutura geral do projeto é razoável e bonita.
• Sistema de accionamento: A carroceria é accionada por um motor AC de 45 kW e regulação de velocidade de frequência variável.e liga cada seção do arco de torção para reduzir o binário suportado pelo arco de torçãoAdoptando freios de disco pneumáticos, a frenagem é sensível, alta sincronização e baixo ruído.
• Estrutura do berço: as duas extremidades do berço são suportadas por rolamentos,e o berço adota um eixo final rolos de arame de fixação manual com um mecanismo de bloqueio mecânico para evitar que o rolos de arame de ser jogado foraO quadro do berço do computador principal é feito por corte a laser CNC e soldagem global, e é processado por uma grande máquina-ferramenta após tratamento de envelhecimento do forno de recozimento.A rigidez e a resistência são elevadas.Cada cesto é equipado com um suporte de bobina de arame para proteger os fios dentro do bobina.
• Tensão do fio: A tensão do fio é fornecida por atrito mecânico e a tensão é ajustada manualmente.
• Arco de torção: O arco de torção é feito de aço especial, que não é fácil de quebrar e funciona de forma estável.
• Base: é formada pela soldagem de tubos quadrados retangulares de alta qualidade e placas de aço, e processada por uma grande máquina de fresagem de pórtico.
• Sistema de travagem: toda a máquina freia através de um freio de pressão de ar, com vários conjuntos de freio de ar a agir simultaneamente, resultando em uma frenagem eficiente.
• Escudo: o anfitrião adota uma tampa protetora de segurança tipo caixa totalmente fechada, que pode ser aberta manualmente deslizando a porta.que estão interligados com os aparelhos elétricos da unidadeA unidade só pode ser ligada quando a tampa estiver completamente fechada.
• Quadro de enchimento: A extremidade frontal da jaula de torção é equipada com uma placa de suporte do rack de enchimento, que é equipada com 12 conjuntos de racks de enchimento (tamanho da bola: Ø 200mm*300mm)
• A placa de distribuição é equipada com um sistema de detecção automática de "bloco de balanço" para máquina de parada automática de fio quebrado.

4- Embalagem

Dois métodos: RTA (Ready to assemble, Flat Pack) e totalmente montado.
Os quadros de madeira compensada e a película de alongamento são utilizados para evitar quebras durante o transporte.

P: O que pode fazer por nós se eu for o novo a começar?
R: Temos uma equipa técnica para programar para si, experiência de vendas e engenharia, equipa de trabalho para si como parceiro e serviço, podemos fornecer técnica na instalação, treinamento e operador.

P: Tem algum caso de sucesso com estes produtos?
R: Sim, este produto são populares para a Rússia, Síria, Argélia, Tailândia, Indonésia, China etc. aqui é um de nossa equipe para o cliente neste item

Q. Tem algum vídeo da máquina a funcionar?
R. Sim, já as mostramos no nosso canal do YouTube:Especialista em máquinas de fios da China

Q. Tem alguma informação de contacto?
A. o nosso serviço técnico é: +8618606615951
