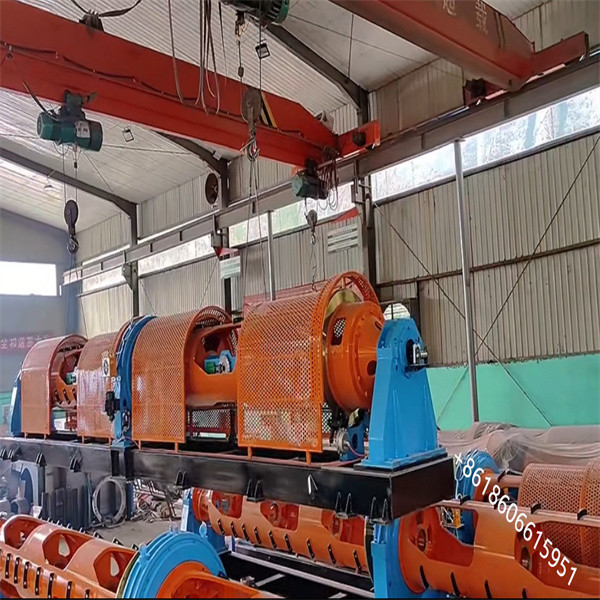

A máquina de enrolamento de tipo tubular é adequada para enrolamento de alta velocidade de 7/12/19 redondo, condutor de cobre e alumínio comprimido ou fio de aço com 100% de movimento de torção para trás.
O tubo de eixo de rotação é suportado por rolamentos grandes, é adequado para rotação de alta velocidade.
O controlo da tensão do fio é feito através de travões de tipo banda.
Conduzido por motor independente.
A máquina com sistema de controlo MMI+PLC para a fixação prévia do passo de enrolamento, controlo da tensão do fio, controlo automático da compensação da tensão e para a sincronização da velocidade com a unidade de captação.
A tensão eletromagnética é utilizada para arrancar, com uma tensão de 10 kg. A máquina é parada no berço para regulação e instalada na superfície de operação manual,que é conveniente para micro ajuste e não é fácil de falhar.
método de carga: estrutura do eixo final, bloqueio mecânico, seguro e estável, não fácil de jogar fora, placa de linha de carga e descarga conveniente,A placa de linha é instalada no berço com a ajuda do bloco da coroa na oficina.
Parâmetros técnicos:
| Modelo |
JLG 500 |
JLG 630 |
| Diâmetro de fio único |
Cu: Ø 1,2-5,0 mm
Al: Ø 1,5-5,0 mm |
Cu: Ø 1,2-5,0 mm
Al: Ø 1,5-5,0 mm |
| Diâmetro máximo do fio de acabamento |
Ø 21 mm |
Ø 21 mm |
| Velocidade máxima de rotação |
500 rpm |
500 rpm |
| Lançamento |
40-448 |
40-448 |
| Velocidade máxima da linha |
150 m/min |
150 m/min |
| Especificação da bobina |
PND 500 |
PND630 |
| Roda de capstan |
1250 mm |
1250 mm |
| Tubos de captação |
PN1600 |
PN1600 |
| Altura do centro |
850 mm |
850 mm |
Componente:
O sistema de controlo de carga deve ser equipado com um sistema de controlo de carga de carga de carga de carga de carga.
Personagem principal:
1A máquina pode trabalhar de forma constante com o suporte inteiro, e a cobertura de proteção adota um tubo de aço sem costura de alta qualidade, de modo que a estrutura também é estável com ruídos mais baixos.
2.A potência de cronometragem pode ser manipulada facilmente para ajustar a velocidade.A cobertura de proteção tem a direção direita e inversa circunrotar.
3A máquina principal e a unidade de retirada adotam uma caixa de engrenagens de mudança, de modo que a intensidade de trabalho é menor e o passo é exato.
4- equipado com equipamento automático de estacionamento - o protector, significa que a máquina vai parar quando o fio se esgota ou a porta está aberta.
