Máquina de enrolamento rígido pré-torção
, Máquina de enfiamento rígido de 80 m/min
, Máquina de enrolamento de filamentos pré-torção
Máquina de revestimento de gaiolas rígidas Max. Velocidade linear: 80m/min
Nós projetamos um conjunto completo de 710/630/500 Rigid Strander 127 Bobbin Row Loading Wire Stranding Machine para empresas relacionadas e usuários individuais,e esforçar-se constantemente para satisfazer as diversas necessidades dos clientes. Nossa rede global de serviços de vendas estão em todo o mundo, por isso o tempo de entrega é curto. Todos nós desejamos construir negócios win-win com nossos clientes, então nos ligue hoje e faça um novo amigo!
1Aplicação:
Esta máquina é utilizada principalmente para enrolar fios de cobre e alumínio com estrutura 1+6+12+18+24+30+36.
É adequado para a produção de fios de alumínio nu de grande comprimento, fios de cobre nu, fios de alumínio de núcleo de aço e fios de liga de alumínio, fios de condutores em forma de setor e prensagem,Estrangulamento de condutores redondosO equipamento adota uma caixa de engrenagens de velocidade variável de tração de 36 etapas, dois dispositivos ativos e dois dispositivos de tração.A roda splitter usa a divisão natural para evitar o pasto do núcleo de fio durante o processo de enxaguamentoÉ equipado com um dispositivo de parada automática de desconexão completa, e a parada de desconexão é controlada diretamente para cada bobina de retorno.O host irá parar automaticamente imediatamente quando o carrete desconectado parar.
2Parâmetro principal:
| Modelo |
JLK-500/630 |
JLK-710/720 |
| Diâmetro do fio único ((mm) |
Cobre |
Φ1,5-Φ5.0 |
Φ1,5-Φ5.0 |
| Cobre |
Φ1.8-Φ5.0 |
Φ1.8-Φ5.0 |
Secção transversal máxima
(mm2) |
Cobre |
800 |
800 |
| Alumínio |
1000 |
1000 |
| O condutor OD (mm) máximo |
Φ45 |
Φ45 |
Velocidade máxima de rotação
(RPM) |
6B |
|
192-218 |
146-160 |
| 12B |
Carregado |
170-192 |
146-160 |
| 18B |
|
150 a 170 |
121-133 |
| 24B |
Carregado vazio |
130 a 147 |
100 a 100 |
| 30B |
|
117-132 |
83 a 91 |
| Stranding pitch gaiola passo-menos pode ser definido na tela sensível ao toque |
Todas as gaiolas |
A partir de um ponto de fusão |
A partir de um ponto de fusão |
| Potência do motor da gaiola de encalhamento (KW) |
6B |
55 |
75 |
| 12B |
75 |
90 |
| 18B |
90 |
110 |
| 24B |
110 |
132 |
| 30B |
132 |
160 |
| Pre-torção e compactação |
Pico (mm) |
400-3000 |
400-3000 |
| Potência do motor (KW) |
18.5 |
18.5 |
| Dispositivo de gravação |
Velocidade máxima ((RPM)) |
500 |
500 |
| Passagem de gravação ((mm) |
A partir de um ponto de fusão |
A partir de um ponto de fusão |
| Reel de fita ((mm) |
Φ600XΦ80 |
Φ600XΦ80 |
| Potência do motor ((KW) |
11 |
11 |
| Largura da fita ((mm)) |
15 a 60 |
15 a 60 |
| Capstan |
Diâmetro da roda de capstan ((mm) |
Φ2500 |
Φ2500 |
| Velocidade linear máxima ((m/min) |
40 |
40 |
| Força máxima de arranque ((N) |
15000 |
15000 |
| Potência do motor ((KW) |
110 |
110 |
| Reel de pagamento do centro |
|
PN800-PN1600 |
PN1000-PN2000 |
| Reel de captação |
PN1250-PN2500 |
PN1600-PN3150 |
| Altura central ((mm) |
1000 |
1000 |
3Características:
3.1A máquina de enrolamento de estrutura rígida adota uma gaiola de enrolamento de tipo estrutura pesada, apoiada em rolamentos autoalinhados em ambas as extremidades.sistema de lubrificação centralizado para rolamentosO que melhora a operação e reduz o ruído.
3.2A máquina de enrolamento rígido adota um dispositivo de compensação de tensão constante para cada bobina para garantir a sua qualidade.
3.3Este estrangeiro de tipo quadro é de alta resistência mecânica, alta fiabilidade, alta eficiência de produção, baixo consumo de energia, estrutura compacta e fácil operação.
3.4. Pintles de bobina motorizados/manuais com bloqueio de segurança. Detecção de quebra de fio instalada para cada bobina.
3.5O filamento rígido adota um motor de conversão de frequência que permite a regulação da velocidade sem passos, um arranque suave, sem impacto ao substituir bobinas e sem danos à máquina.
3.6Fabricada utilizando materiais de fábricas famosas nacionais e estrangeiras, a máquina de filamento de fio tem uma longa vida útil.

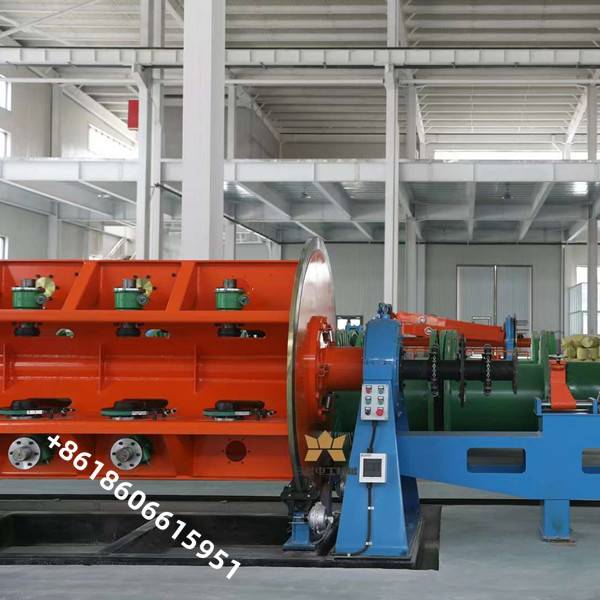

4- Imagem de referência de filamentos rígidos:
4Sobre a capacidade de produção da Beyde Company:
40 anos de experiência na fabricação, bem-vindo a visitar a nossa fábrica a qualquer momento!
5. ACESSÓRIOS / OPÇÕES:
- A máquina pode ser equipada com uma placa especial de formação para fios trapezoidais para a produção de condutores aéreos ACSR/TW.
- Preformadores para produção de liga de Al e blindagem de aço.
- Pós-formadores para fios aéreos.
- Cabeças de aglutinação e de aglutinação longitudinal para aplicações de fita de bloqueio de água.
- A linha pode ser equipada com diversos tipos de dispositivos de carga, dependendo do espaço disponível: carrinhos laterais ou plataformas hidráulicas.
- Para aplicações de filtragem, está disponível uma gama completa de cabeças de gravação excêntricas, concêntricas e tangenciais para fitas de plástico, cobre, alumínio e aço.
6. Características eléctricas / electrónicas:
- Um sistema de pincel acionado, motorizado de forma independente por motores AC, que permite ao operador descarregar/carregar uma bobina de cada vez.A transmissão é mecanicamente irreversível por um redutor de vermes de alta proporção para garantir o bloqueio seguro.
- Uma função de controle automático do diâmetro permite que a máquina acelere quando a massa giratória diminui, o que por sua vez aumenta a velocidade média da linha rígida
- UPS e Sistema de Acionamento Regenerativo Dinâmico para trazer toda a máquina para uma parada controlada durante uma falha de energia sem danos ao produto.
- PLC de segurança com E/S remoto para facilitar a manutenção e a solução de problemas.
